【導讀】本文主要對穩壓三極管中限流電阻R與穩壓管VZ的選取進行了分析。通過結合電路圖的講解，為讀者理清思路，針對取值問題不直接將數值而是提供思路，方便了讀者從中學習分析方法，希望大家在閱讀過本文之后能夠有所收獲。
穩壓三極管雖然在電路中并不常用，但在一些特殊情況下，其確是無可替代的關鍵部分，用來保證電路的正常運行。因此對于穩壓三極管電路進行充分的了解同樣很有必要，本文將依據圖例，對于穩壓電路中限流電阻R與穩壓管VZ的選取進行分析。

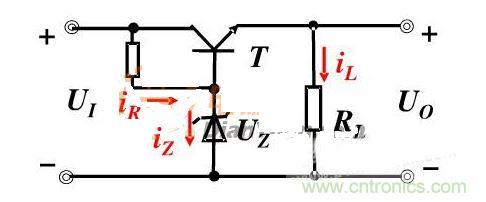

圖1穩壓三極管
如圖1所示，限流電阻是在穩壓管穩壓Uz最小值時選擇（假設輸入U(xiǎn)I保持不變），但是三極管要工作在放大區，流入基極電流Ib需要一個最小值，IR=IZ+Ib。在電路正常工作時，IR保持不變，iz的變化量等于ib的變化量，這樣穩壓管在IZ最大值時選擇對應的功耗。
按照上面的分析過程，可以看到UZ、UO是不變的，發生變換的是UI。如果在集電極額外增加電阻，如何計算這個電阻值呢？若選定好三極管，一般spec中有給出在VCE=1V時的直流電流增益曲線。在已知輸出電流iL最大值的情況下，三極管需要工作在放大區，這樣發射結正偏，集電結反偏。
