電路剖析:信號燈線性LED驅動原理
發布時間:2015-03-22 責任編輯:sherry
【導讀】本應用筆記介紹了一款線性LED 驅動方案,用于驅動6串LED 信號燈,每串包含4只串聯LED。每串LED 負載具有獨立的陽極接點,陰極連接在一起。該電路采用汽車電池供電,最低電壓為10V,最高電壓為28V,能夠?yàn)槊看甃ED 提供350mA 電流。
電路說明:本應用筆記介紹了一款線性LED 驅動方案,用于驅動6串LED 信號燈,每串包含4只串聯LED。每串LED 負載具有獨立的陽極接點,陰極連接在一起。該電路采用汽車電池供電,最低電壓為10V,最高電壓為28V,能夠?yàn)槊看甃ED 提供350mA 電流。由于使用共陰極架構,檢流電阻必須放置在LED 串的陽極端。LED 驅動器(MAX1683電流檢測輸入端的最大共模電壓限制在4V,因此,檢流電阻兩端的電壓必須經過電平轉換,以地為參考,以符合驅動器的要求。一對 PNP 晶體管把LED 檢流電阻的電壓轉換成以GND 為參考的電壓,送入MAX16836電流檢測引腳。下式提供了R1、R2、R3和R4 (電路圖中U1部分)的計算。

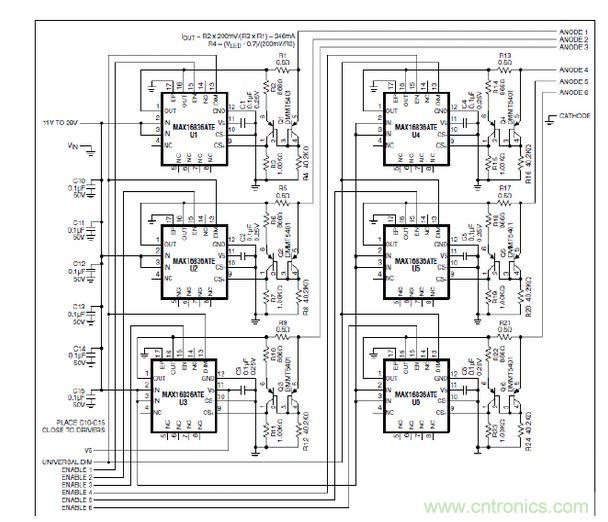

圖1. 驅動器設計原理圖
當LED 串的電壓處于最小值(7.6V),而輸入電壓處于最大值(28V)時,LED 驅動電路功耗最大,大于7W。僅通過電路板散熱很難耗散如此大的熱量,所以,在高輸入電壓情況下,必須使用低占空比(低至25%)的調光信號驅動 UNIVERSAL DIM 輸入,以降低驅動器的功耗。
