逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流電瓶逆變成220V交流的。通俗的講，逆變器是一種將直流電（DC）轉化為交流電（AC）的裝置。它由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等 。



HB在其次級得到220V左右的交流電，供電視機，電燈等家電應急用。注意BG1，BG2兩只三極管參數應盡量一致，才能得到對稱輸出。BG3，BG4兩只大功率三極管參數也應匹配，同時應加散熱片，以免發熱燒壞管子。

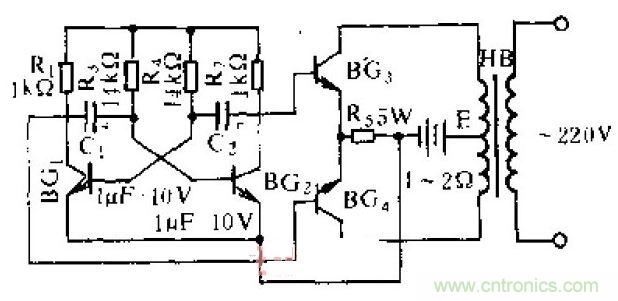

如圖是一張通俗易懂的家庭逆變器電路：
