【導讀】ISL78010是汽車電子級TFT-LCD顯示器電源，可得到最佳的瞬態響應，或工作在PI模式，以改善負載的調整率。本文介紹了ISL78010的主要性能，升壓穩壓器方框圖和典型的應用電路圖以及手提/便攜式顯示器應用方案。
Intersil公司的ISL78010是汽車電子級TFT-LCD顯示器電源，它集成一個升壓轉換器和2A FET，兩個用來產生VON 和 VLOGIC的正向LDO，以及用來產生VOFF的負向LDO。升壓轉換能編程在P模式工作，以得到最佳的瞬態響應，或工作在PI模式，以改善負載的調整率。本文介紹了ISL78010的主要性能，升壓穩壓器方框圖和典型的應用電路圖以及手提/便攜式顯示器應用方案（LCD/OLED）。

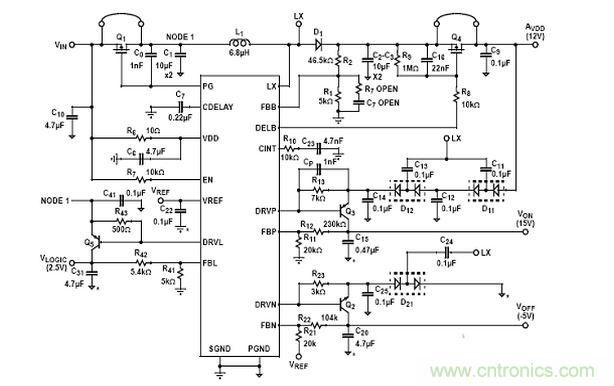

ISL78010應用電路圖
ISL78010是多個輸出調節器用于汽車電子。它功能單一提高轉換器集成場效應晶體管。變換器可以被編程在模式為最優瞬態響應或P提高負載調節。ISL78010 包括故障保護所有四個頻道。一旦檢測到故障，無論是VBOOST，或VOFF通道，設備將被鎖住，直到輸入供應。后者序列需要一個外部晶體管。啟動的時間序列設置使用一個外部電容器。
ISL78010進來一個32 Ld 5 x5 TQFP包和指定操作在-40°C到+ 105°C溫度范圍。主要特性有，電流場效應晶體管，3 v 5 v的輸入，20 v輸出，1%的監管提高，可編程序列延遲，完全故障保護。
