【導讀】本篇文章較有針對性的對BUCK電路中降壓儲能電感的計算方法進行了分步講解，通過對實例的4步計算幫助大家進行理解，并對紋波電流的問題進行了補充說明，希望大家在閱讀過本篇文章之后能夠有所收獲。
熟悉電子電路設計的朋友肯定都對BUCK電路非常熟悉。在BUCK電路當中電感的位置非常重要，是不可或缺的。因此對BUCK電感的計算也衍生出了很多的問題。本文在舉例的基礎上，通過簡單的4步計算來對BUCK電路中降壓儲能電感計算方法進行了演示，希望能對大家有所幫助。
圖1

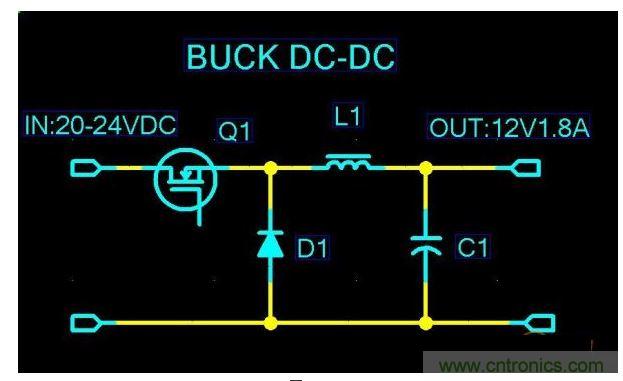

如圖1所示，輸入20-24VDC，輸出12V1.8A，頻率Fs=250KHZ，下面根據給出的條件來計算儲能電感值。
第一步：電感最大峰值壓降VL=Vinmax-Vo=24V-12V=12V
第二步：壓比Vd=Vo/Vinmax=12V/24V=0.5
第三步、紋波電流^I=Io*0.3=1.8A*0.3=0.54A
第四部、儲能電感值Lmin=VL*Vd/（^I*Fs*1000）；Lmin=[12V*0.5/（0.54A*250KHZ*1000）]*1000000
Lmin=44.4uH（取標稱值47uH）
通過上面簡單的幾步，就可以完成對降壓儲能電感的計算。從第三步中可以看出紋波電流是輸出電流的0.3倍。這是因為電感電流紋波系數為0.1~0.3，紋波系數越小，對濾波電容要求越低，同時磁滯損耗也越小。一般不能隨便采用大體積的電感器，在電流紋波系數0.1~0.3的情況下，電感峰值電流僅為輸出直流電流的1.1~1.3倍，飽合電流達到額定輸出電流的1.5倍。
